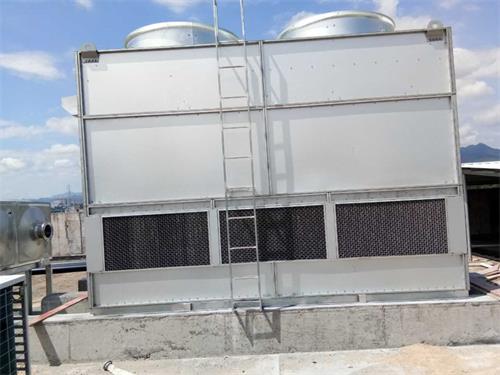

冷卻塔型號	GLN-M-200L
數量	1組
設計及運行參數
處理水量 m³/h	200
進塔熱水溫度 ℃	37
出塔冷水溫度 ℃	2
干球溫度 ℃	31.5
濕球溫度 ℃	28
大氣壓力 Pa	99400
風機電機功率 Kw	4*2
噴淋泵電機功率 Kw	7.5*2
抽風損失 %	<0.005
漂水損失 %	0.005
冷卻塔主要結構尺寸
每組塔風機數量臺	2
冷卻塔總尺寸（外部）長´寬 mm	4500x2500
冷卻塔總高 mm	3320
進出水總管--數量	4
--公稱直徑 mm	125

結構與材料
塔體外殼	δ= 2mm。高強度超級鍍鋁鋅板，該材料由鋁、鋅、硅等組成，具有良好的防腐蝕性和隔熱性能。
換熱盤管	304不銹鋼管：φ19mm
風筒	鍍鋅鋼，帶防護罩，一次性旋壓成型
脫水器	PVC
風機葉輪	高強度鋁合金
風機電機	防護等級IP55，絕緣等級F級直聯式，設計壽命3萬小時
噴淋泵	大流量、低揚程、全防水型，我公司定制專用品
噴淋泵電機	執行標準按JIS-C4210，防護等級IP55，絕緣等級F級
噴淋頭	ABS型螺旋式噴嘴，帶噴淋平衡水箱，噴淋更均勻。
螺栓、螺母	不銹鋼
塔芯設備
冷卻塔換熱盤管--型式	叉排
--材料	304不銹鋼管
--水阻 mmH₂0	＜8000
布水系統--型式	噴頭布水

機械設備
風機(冷卻塔專用風機)	鋁合金
數量(每臺) 臺	2
形式	軸流式
每臺風機銘牌功率 Kw	4
葉片材料	鋁合金
輪轂材料	Q235
形式	冷卻塔專用電機
防護等級	IP55
絕緣等級	F
相/電壓/頻率	3/380V/50Hz
每臺風機風量 m³/h	60000

噴淋水泵馬達
數量(每臺) 臺	1
額定功率/臺 Kw	7.5
額定流量/臺 m³/h	160
形式	冷卻塔專用電機
防護等級	IP55
絕緣等級	F
相/電壓/頻率	3/380V/50Hz
配管
進水管徑 mm	DN 125*2
出水管徑 mm	DN 125*2
溢水管徑 mm	DN50*1
排污管徑 mm	DN 50*1
補水管徑 mm	DN25*1
重量
干塔重量 kg	5550*1
運轉重量 kg	7800*1

四、不銹鋼橫流閉式冷卻塔主要材料配件

序號	部件名稱	單位	數量	品牌、型號	產地	性能
1	表冷器（盤管）	組	1	304不銹鋼管φ19mm
2	塔體外殼	組	1	δ= 2mm	臺灣燁輝	高強度超級鍍鋁鋅板，該材料由鋁、鋅、硅等組成，具有良好的防腐蝕性和隔熱性能，使用壽命是國內普通鍍鋅板的3-6倍。
3	集水槽	組	1	δ= 2mm	臺灣燁輝	同上
4	脫水器	套	1	PVC自制		噴淋水的損失率＜0.001%

6	風機葉輪	臺	2	同濟-明新/前川		高強度鋁合金
7	風機電機	臺	2	同濟-明新/前川		防護等級IP55，絕緣等級F級直聯式，設計壽命3萬小時低轉速
8	電機軸承	套	2	NSK	日本	免維護、免注油
9	導風筒	個	2	鍍鋅鋼		帶防護罩，一次性旋壓成型
10	噴淋泵	套	1	管道泵	上海	大流量、低揚程、全防水型，我公司定制專用品
11	噴淋泵電機	臺	1		上海傳極	執行標準按JIS-C4210，防護等級IP55，絕緣等級F級
12	電機軸承	套	1	NSK	日本	免維護、免注油
13	噴淋管	套	1	PVC管	臺灣	臺塑產品
14	噴淋頭	套	/	ABS型螺旋式噴嘴		帶噴淋平衡水箱，噴淋更均勻。
15	噴淋水位控制	個	1	不銹鋼浮球閥		自動控制噴淋水位。
16	排污口	個	1	不銹鋼球閥
17	進出水口	個	4	不銹鋼法蘭
18	進風格柵	片	/	鍍鋁鋅板
19	護梯	個	1	鍍鋅鋼
20	接線盒	個	2	防水型自制		每臺風機上
